Grindų šiltinimas ir paruošimas betonavimui

Taigi darbus nusprendžiau daryti pats.
Tiek pirmam tiek antram aukšte numatytas grindinis šildymas. Visi mitai, kad miego patalpose negali būti grindinis šildymas, kad nesveika, ir šiluma į orą kelia dulkes man kelia juoką.

Pagrindo paruošimas

Grindų lygis gaunasi ~13 centimetrų virš pamato. Juodgrindžių nutariau nedaryt. Sklypo gruntas molis.

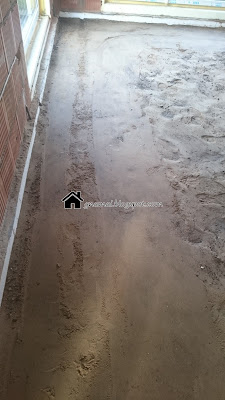

Taigi nukasiau, kai kur papyliau smėlio. Anksčiau buvau supylęs savo turimo vandens atsargas, tose vietose kur kasiau nulinę kanalizaciją. Kitose vietose smėlis jau buvo suplaktas lietaus. Kadangi vandenį jau turiu - prieš tankinant dar supyliau vandeniu. Išsinuomojau 120kg vibro plokštę ir pirmyn. Pasivažinėjau po namą visą dieną. Vietomis smėlis pasivibravo ~5cm. Patarimas iš patirties: dirbti atsidarytais langai, nes nuo benzininės vibralkos namas pilnas išmetamų dujų.













Toliau dvejojau dėl plevelių ir kur jas kloti:
1. ant smėlio
2. ant EPS
3. ir ant smėlio ir ant putos

Pasirinkau 3 variantą, nes 1 apsaugai nuo drėgmės, o 2 nuo to, kad betonas neprilystų į apšiltinimo sluoksnio tarpus.

Namo grindis šiltinau 15 cm putplasčiu, katilinės ir garažo (nešildomas) 10cm. Iš Vykelidos užsakiau EPS100 - garažui ir katilinei, kur bus didesnės apkrovos, ir EPS80 - gyvenamosioms patalpoms.


Naudojau lapus 1000x1000x50, tada dėjau 3 sluoksniais. Viduriniame buvo vedamas vandentiekis. lapus dėjau perdengdamas sujungimus ir kad lapais susirištų. Taip pat vengiant,  kad 4 lapų kampai nebūtų vienoje vietoje (pvz +). Jei tarpas neidealus juos dar perpučiu montavimo putomis. Pjausčiau peiliu su keičiamomis geležtėmis.


Armavimo tinklą pasirinkau su 15 cm akimi, nes tokiu žingsniu planuoju vedžioti šildymo vamzdelius.




Svetainė
Vonia


Katilinė



Garažas

Laiptinės betonavimas

Antro aukšto perdanga yra gelžbetoninių plokščių. Todėl laiptinės vietoje buvo išlieta aikštelė. Skyrėsi aukščiai, todėl norint, kad viskas butų viename lygyje dėjau papildomos EPS ir velė išliejau "lyginamąjį" sluoksnį. Tad gavosi toks sumuštinis.




Antro aukšto grindų šiltinimas

Kai antro aukšto grindys viename lygyje su laiptinės aikštele - beliko tik pačių plokščiu nelygumus palyginti smėliu, kad EPS gultų idealiai. Antrame aukšte naudojama tik viena plėvelė, o šiltinimui naudojau 5 cm storio EPS. Iš patirties yra žinoma, jog putplastis prastai izoliuoja garsą, todėl geriau naudoti tam skirtą vatą. Bet kadangi apačioje kaimynu neturiu :) garso izoliacija tarp aukštų man nėra tokia aktuali. Kadangi EPS sluoksnis tik vienas, vandentiekio vamzdynas slepiasi jame.














Vandentiekis ir grindinio šildymo įvadai

Vandentiekio vamzdyno vedžiojimas buvo samdomas darbas. Nutarta naudoti PPR. O aš neišdrįsau pradėti PPR litavimo karjeros paslėptuose darbuose. Kad vėliau netektų perdarinėt, jei besimokydamas lituot. Suprantu, kad tai nėra sudėtinga, tiesiog neverta rizikos.
PPR naudojau stabilizuotus, tai yra skirtus karštam vandeniui. Santechnikas patarė viska daryt tuo pačiu vamzdžiu. Vamzdžius įvėrinėjau į kevalus, kad einant 2 vamzdžiams šalia, kad butu tam tikra izoliacija tarp šilto ir šalto, ir kad vamzdžiai nerasotų.


Reikėjo nuspręsti ar daryti karšto vandens recirkuliaciją, tam reikia vesti ne 2, o 3 vamzdžius į "tašką". Pasirinkau be recirkulaicijos, nes pagrindinis argumentas nėra ilgų distancijų, o ir tam tikru laiku dirbantis cirkuliacinis siurbliukas ir vandens vėsinimas varinėjant vandenį pasirodė neekonomiškas arba mažiau ekonomiškas nei sulaukt karšto vandens atsukus čiaupą.

Kartu su vandentiekiu buvo nuvesti grindinio šildymo vamdžiai į kolektorius. Kurių nusimato net 2, tai yra: pirmam ir antram namo aukšte. Pirmam aukšte pasirinkta vieta yra laiptinė, antrame aukšte - vonia.

Kompensacinės juostos

Taip pat ruošiantis betonuoti reikia sienų perimetru klijuoti kompensacinę juostą. Tam vieni naudoja 2 cm putplasčio juosteles (tam reikia daug pjaustyti), arba pusto polietileno juostas. Nepamenu kur girdėjau, kad naudojamas storas plaukiojančių grindų paklotas, kurio ruloną reikia susipjaustyti. Taip ir padariau. Pjaustymu pasitelkiau greitai sumastytą savadarbį įtaisą: įkaitinau vielą su 12V 4A akumuliatorių pakrovėju. Nevykęs prietaisas - ilgai kaista, užkaitęs net išsijunginėjo (matyt kažkokia apsauga yra) - bet darbą atliko. Putplasčiui pjaustyti reikėtų galingesnio.
