Būti rekuperacijai ar nebūti? Štai kur klausimas! Ir jį reikia nuspręsti prieš dedant gipso lubas. Nuspręsta, kad reikia jos - tik ne viskas iš karto. Tad pradžioje išvedžiokime vamzdyną, o patį įrenginį pasistatysime vėliau, prieš arba jau pradėjus gyventi. Kadangi nagai knieti viską daryti pačiam, bet reikia ir spec. žinių tam, tad per Amalvos Kauno padalinį gaunu projektuotojų/montuotojų kontaktus. Surūšiuoju pagal patirtį ir siunčiu projekto užklausas. Gaunu projekto, montavimo ir įrangos kainas. Pasirenku Amalvos išgirtą projektuotoją/montuotoją Egidijų su 12 metų patirtimi (kontaktų neskelbsiu nes su juo apie tai nederinau). Pats montavimas apie 850 eur, jei gerai pamenu. Suderu, kad man reikia tik projekto, montuot - man rankas niežti. Sutinka. Atvažiuoja į vietą apsižiūrėt, aš jau viziją pasipiešęs. Šiek tiek pakritikuoja, bet pagiria, kad mąstau gerai. Žmogus pasirodė turintis, ką pasakyti ir patarti. Pasirinktas vedžiojimo būdas, kai gyvenamuosiuose kambariuose paduodamas oras, o nešvariose patalpose ištraukiamas. Po kurio laiko gaunu projektą. Pasirinkti apvalus cinkuoti vamzdynas dėl triukšmo ir didesnio diametro. Ir pirmyn.
Viską užsakiau iš esem[taškas]lt. Užsakiau internetu, nuvažiavau ir atsivežiau su nepakeičiamu statybų auto Volvo V70. Aišku nuvažiavau nepasiruošęs, tai vietoje gavau lipnios juostos ir voulia:
Difuzorius ėmiau baltus metalinius.
Pagal projektą siūlomas Domekt R 400 V rekupas (280m3/h 150Pa)
Oro srautai:
1 aukštas
Svetainė (padavimas) 50 + 50 m3/h
Virtuvės zona (ištraukimas) 50 + 50 m3/h
Darbo k. (padavimas) 30m3/h
Koridorius (padavimas) 10m3/h
Tambūras (padavimas) 10m3/h
Vonia (ištraukimas) 50 m3/h
2 aukštas
Tėvų miegamas (padavimas) 60 m3/h
Vaikų k. (padavimas) 30m3/h
Vaikų k.(padavimas) 30m3/h
Rūbinė(ištraukimas) 20m3/h
Vonia (ištraukimas) 50 + 50 m3/h
Projekto vaizdas buvo taisytas prieš montuojant. Rekuperatorius buvo perkeltas arčiau lauko sienos. T formos sankryžos pakeistos į Y pagal srautus.
Visuose galuose buvo patariama montuoti rankines sklendes, dėl to, kad be rekuperatoriaus nebus galima sureguliuoti srautų. Jas bus galima pasiekti per difuzorių. Mano manymu tai yra minusas, pasirinkus rekupą montuoti vėliau.
Lauko padavime ir išmetime montuoti motorizuotas sklendes (ko gero montuosiu tik ant padavimo, bet čia vėliau, kai bus rekupas).
Garaže bei katilinėje esančius vamzdžius apšiltinti 50mm dembliu.
Montuoti labai patiko. Gal tik sienų baladojimas ir skylių betoniniame žiede darymas kėlė stresą , bei perforatorius buvo "ne kažką". Visa kita, tiesiog pasimėgavimas. :)
Vietomis kur neišvengiam teko pjauti žiedo armatūras. Jei bučiau mūro metu turėjęs projektą - būtų buvę galima skyles pasiruošti iš karto ir nemalonaus darbo išvengti.
Teko važiuoti naujo perforatoriaus kalto.
Perėjimus iš kambarių vedamas rūbinės sąskaita, kurioj aukštis nėra toks svarbus, kaip koridoriuje, kur matosi.
Viską tvirtinau montažinėm juostom per plėvelę ir per bituminė juostos lopinėlį, kad užsandarint varžto padarytą skylę. Kadangi vamzdžiai kertant sieną ir taip laikosi itin tvirtai, tokių 2 aukšto plėvelės badymų nebuvo daug.

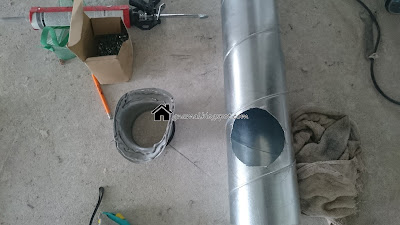

Vietomis buvo montuojami balnai. Tokios vietos buvo papildomai sandarinamos hermetiku, o visi sujungimai ant viršau dar apklijuojami juosta su aliuminiu.
Sujungimai dar suveržiami varžtais. Tam naudojami trumpi varžtai su grąžteliu gale arba vadinamos "blusos", kurios ir be grąžtelio gerai lenda.
Paduodamo srauto dalinimas vaikų kambariams panaudojant kelnes.
Antrame aukšte 3 ištraukimai: vonioje - 2, rūbinėje - 1.

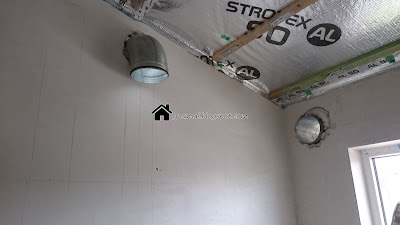

Padavimai ir ištraukimų galai prie difuzorių balnu bus montuojami per lanksčias apšiltintas gofras "Sonodec", nes jos sugeria triukšmą.
Į gelžbetoninę perdangą tvirtinau priešgaisriniais diubeliais. Paranoja, bet ir ten naudojau bituminę juostą.
Virtuvė bendra su svetaine. Ties virtuvės zona 2 ištraukimai, priešingoje bendros zonos pusėje - 2 padavimai. 1 aukšte taupomas aukštis, todėl vamzdziai montuojami pakraščiuose. Vėliau bus paslpeti po gipsu. Lubos bus su laipteliu LED juostai.
Dar vienas ištraukimas yra 1 a vonioje.
Tambūre buvo patariam daryti mini padavimą, kad negautum šalto vėjo gūsio atidarius duris.
Padavimas svetainės zonoje: 2 vnt d125. Toks pat 2 vnt ištraukimas - tik jau virtuvės zonoje.
1a ir 2a padavimo kelnės ir jų sklendės, kad butų galima reguliuoti srautus kiekvienam aukštui |
Pastebėjau, kad prie cinkuotų vamzdžių limpa dulkės, todėl dirbant dulkiną darbą, geriau apsaugoti vamzdžių galus, kad jų neužteršti.
Sandarumas veržiasi pro kraštus |
Viskas suvesta į katilinę, kur ir stovės rekuperatorius. Kadangi jis atsiras tik vėliau, tada ir bus montuojami slopintuvai ir padavimo sklendė.
Dar ateityje kainuos: slopintuvai, automatinė sklendė, bei pats rekupas.
Pastaba. Namas jau gyvenamas, peržiemojo. Didelio poreikio rekuperacijai nepajutome. Niekas nerasoja. Name yra 3 natūralios vedinimo šachtos: 1a ir 2a vonios, bei virtuvės gartraukio. Naudojami langų mikroventiliacija Namas šiltas, sąnaudos nedidelės. . Rekuperatorių matau, kaip labiau komforto įrenginį, kuris vistiek bus pastatytas, bet praktika rodo B+ namas gali ir be jo gyventi :)
